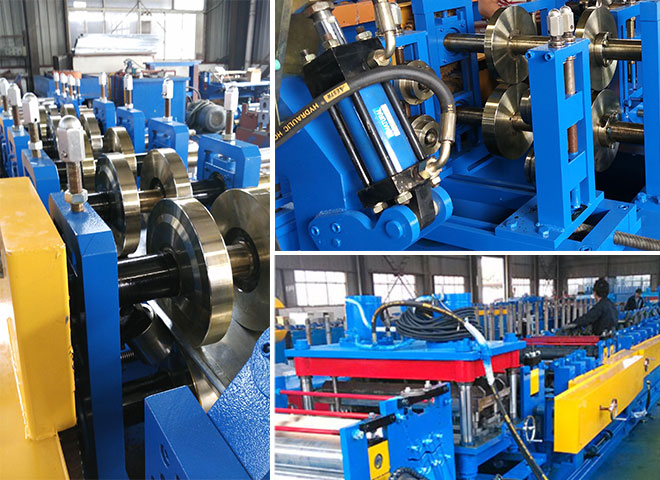

桥架机组
a.结构简单，外型美观，机架采H型钢焊接底座，墙板结构，整体强度高。
b.设备其它重要部件，构件均采用于国内知名企业，从面有效保证了设备的性能。
c.采用全自动定长成型冲型和切断，定长定位精确（10ｍ长度误差≤2ｍｍ），板形头尾美观整齐，不变形。
d.设备安装调试方便，适合工厂、施工工地生产。
e.设备噪音低，工作效率高。
金彩汇 f.设备电控系统采用西门子松下或欧姆龙系列配置，稳定可靠。

桥架机组

桥架机组优势

选用*高端的制作材料
PEM优化设计,产品具有高度的可靠和稳定性.

模块化制造,维修简单
组合式模块化制造，零部件通用率很高，维修简单。

自动化控制技术，人机交互界面
先进控制系统技术，参数设置简单方便，自动化程度高，系统自学习能力强，控制原件全部采用国际**品牌，高效稳定，人机交互界面亲切。

强化热处理加工，品质完美
特别选用高品质轴承合金钢辊轮组经强化热处理后加工，品质完美。机架焊接后全部经过热处理去应力，保证没有变型。

精度高，形位公差控制精良
安装配合精度高，形位公差控制精良，工作稳定，产品质量高。

整机漂亮整洁，全部经过烤漆涂装
整机外观漂亮整洁，全部经过烤漆涂装，中控系统全部内置隐藏式设计。

桥架机组工艺流程

屋面板压型机设备

金彩汇装料（把钢卷装入内撑式开料架撑紧） → 进板校准（通过进料导向平台将带钢正确导入成型主机）→ 辊压成形 → 成型后切断 → 成品托料出板。

桥架机组技术参数

型号	辊轮材质	加工件厚度	原材料	电控系统	成型速度	电机功率
CZ100-380	Gcr15,淬火后HRC 58-62	1.0~4.0mm	Q235冷轧带钢,热镀锌带钢	西门子PLC	15-20m/min	30KW
Z350	Gr15,淬火硬度HRC58-62	4.0mm	Gr15,淬火硬度HRC58-62	西门子PLC	15-20m/min	22KW
C100-200	Gr15,淬火硬度HRC58-62°	100-200mm	镀锌卷带钢	西门子PLC	10-16m/min	55KW
